本實用新型涉及閥門領域，具體涉及一種高性能防腐蝕不銹鋼閥門。
背景技術：
三通閥按流體作用方式分為合流閥和分流閥，合流閥有兩個入口，合流后從一個出口流出，分流閥有一個流體入口，經分流后由兩個流體出口流出，三通閥一般由閥體和閥芯構成，閥體的密封性能對于整個三通閥的可靠性來說重要，現有的三通閥在工作時，要么三個端口同時打開，形成回流或分流，要么三個端口之間兩兩均關閉，不互通，某些情況下，需要三通閥中的兩個連通，而另一個端口不起作用，一般的三通閥往往無法滿足此類狀況。
技術實現要素：
為解決上述問題，本實用新型提供一種高性能防腐蝕不銹鋼閥門，既可以實現合流又可以實現分流，還可以實現三通閥中兩個端口的連通而另一個端口不起作用。
本實用新型所采用的技術方案是：一種高性能防腐蝕不銹鋼閥門，包括閥體，所述閥體具有端口一、端口二、端口三、第一閥芯、第二閥芯、第一空腔、第二空腔、所述第二閥芯設置在所述第一閥芯內，第一閥芯和第二閥芯的一端設置在閥體內，另一端伸出閥體，所述第一閥芯上固定設置有第一密封機構，所述閥體上具有與第一密封機構對應的第一抵靠部，所述第一密封機構位于第一抵靠部下方，所述第一閥芯上還套設有第一彈簧，所述第一彈簧設置在第一空腔內，所述第一閥芯上位于第一彈簧的上方固定設有第一彈簧連接板，所述第一彈簧的上端固定連接在第一彈簧連接板上，所述第一空腔的底部固定連接有第一膠墊，所述第一彈簧的下端固定連接在所述第一膠墊上，所述第一閥芯的底部位于第二空腔內，第二閥芯的底端設有一限位塊，所述限位塊的上端與第二空腔的上端接觸，所述第二閥芯上固定設有第二密封機構，所述閥體上具有與第二密封機構對應的第二抵靠部，所述第二密封機構位于第二抵靠部的下方，所述第二閥芯上套設有第二彈簧，所述第二彈簧設置在第二空腔內，所述第二閥芯上位于第二彈簧的上方還設有第二彈簧連接板，第二空腔底部固定連接有第二膠墊，所述第二彈簧的上端連接在第二彈簧連接板上，第二彈簧的下端連接在第二膠墊上。
作為本實用新型的進一步優選，所述第一密封機構與第二密封機構均包括有上墊片、下墊片、密封圈以及鎖緊螺母，所述上墊片固定連接在所對應的閥芯上，所述密封圈安裝在上墊片和下墊片之間，再由鎖緊螺母鎖緊固定在上墊片和下墊片之間。
作為本實用新型的進一步優選，所述閥體上設有凸肩，所述凸肩位于密封圈的上方，且密封圈抵靠在凸肩的下側。
作為本實用新型的進一步優選，所述第一閥芯為完整的空心結構，第二閥芯為完整的實心結構，所述第一閥芯包括第一閥芯本體，第二閥芯包括第二閥芯本體，所述第二閥芯本體上設有多個與第二閥芯本體軸向平行的滑條，第一閥芯本體內表面設有與所述滑條對應的滑槽，第一閥芯通過滑條與滑槽可在第二閥芯內部來回滑動。
作為本實用新型的進一步優選，所述第一閥芯和第二閥芯上伸出閥體的一端分別設有把手。
本實用新型的有益效果：采用本技術方案的實用新型既可以滿足一般三通閥需要實現的合流和分流的作用，還可以實現三通閥中兩個端口的連通而另一個端口不起作用，提高了三通閥的環境應變能力，結構簡單，使用方便，操作簡單。
附圖說明

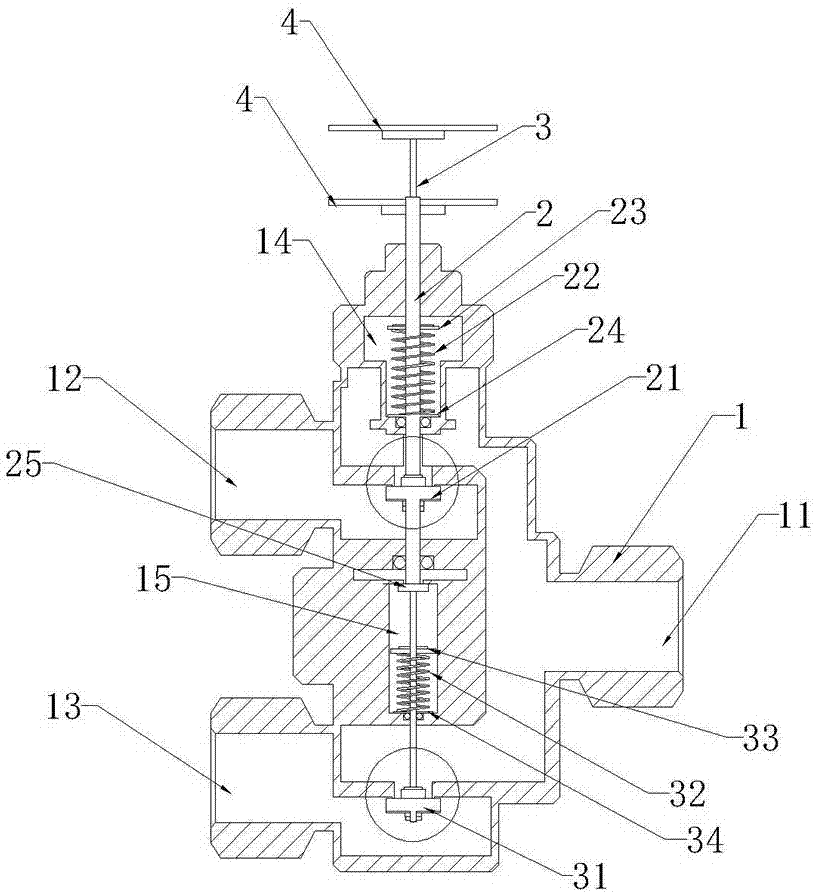

圖1是本實用新型的第一結構示意圖；
圖2為第一密封機構的結構示意圖；
圖3為第二密封機構的結構示意圖；
圖4為第一閥芯的端面剖視圖；
圖5為第二閥芯的端面剖視圖；
1-閥體，11-端口一，12-端口二，13-端口三，14-第一空腔，15-第二空腔，16-第一抵靠部，17-凸肩，18-第二抵靠部，19-凸肩，2-第一閥芯，21-第一密封機構，22-第一彈簧，23-第一彈簧連接板，24-第一膠墊，25-限位塊，3-第二閥芯，31-第二密封機構，32-第二彈簧，33-第三彈簧連接板，34-第四彈簧連接板，211-上墊片，212-密封圈，213-下墊片，214-螺母，311-上墊片，312-密封圈，313-下墊片，314-螺母，201-第一閥芯本體，202-滑槽，301-第二閥芯本體，302-滑條，4-把手。
具體實施方式
以下結合說明書附圖和具體優選的實施例對本實用新型作進一步描述，但并不因此而限制本實用新型的保護范圍。
如圖1-2所示，本實施例的本實用新型所采用的技術方案是：一種高性能防腐蝕不銹鋼閥門，包括閥體1，所述閥體1具有端口一11、端口二12、端口三13、第一閥芯2、第二閥芯3、第一空腔14、第二空腔15、所述第二閥芯3設置在所述第一閥芯2內，第一閥芯2和第二閥芯3的一端設置在閥體1內，另一端伸出閥體1，所述第一閥芯2上固定設置有第一密封機構21，所述閥體1上具有與第一密封機構21對應的第一抵靠部16，所述第一密封機構21位于第一抵靠部16下方，所述第一閥芯2上還套設有第一彈簧22，所述第一彈簧22設置在第一空腔14內，所述第一閥芯2上位于第一彈簧22的上方固定設有第一彈簧連接板23，所述第一彈簧22的上端固定連接在第一彈簧連接板23上，所述第一空腔14的底部固定連接有第一膠墊，所述第一彈簧的下端固定連接在所述第一膠墊24上，所述第一閥芯2的底部位于第二空腔15內，第一閥芯2的底端設有一限位塊25，所述限位塊25的上端與第二空腔15的上端接觸，所述第二閥芯3上固定設有第二密封機構31，所述閥體1上具有與第二密封機構31對應的第二抵靠部18，所述第二密封機構31位于第二抵靠部18的下方，所述第二閥芯3上套設有第二彈簧32，所述第二彈簧32設置在第二空腔15內，所述第二閥芯31上位于第二彈簧32的上方還設有第二彈簧連接板33，第二空腔底部固定連接有第二膠墊34，所述第二彈簧32的上端連接在第二彈簧連接板33上，第二彈簧的下端連接在第二膠墊34上。
進一步的，第一密封機構與第二密封機構均包括有上墊片、下墊片、密封圈以及鎖緊螺母，所述上墊片固定連接在所對應的閥芯上，所述密封圈安裝在上墊片和下墊片之間，再由鎖緊螺母鎖緊固定在上墊片和下墊片之間。
進一步的，閥體上設有凸肩，所述凸肩位于密封圈的上方，且密封圈抵靠在凸肩的下側。
進一步的，第一閥芯為完整的空心結構，第二閥芯為完整的實心結構，所述第一閥芯2包括第一閥芯本體201，第二閥芯3包括第二閥芯本體301，所述第二閥芯本體301上設有多個與第二閥芯本體軸向平行的滑條302，第一閥芯本體內201表面設有與所述滑條302對應的滑槽202，第一閥芯通過滑條與滑槽可在第二閥芯內部來回滑動。
本再進一步的，第一閥芯2和第二閥芯3上伸出閥體的一端分別設有把手4。
采用本技術方案的實用新型既可以滿足一般三通閥需要實現的合流和分流的作用，還可以實現三通閥中兩個端口的連通而另一個端口不起作用，提高了三通閥的環境應變能力，結構簡單，使用方便，操作簡單。
如上所述，盡管參照特定的優選實施例已經表示和表述了本實用新型，但其不得解釋為對本實用新型自身的限制，在不脫離所附權利要求定義的本實用新型的精神和范圍前提下，可對其在形式上和細節上作出各種變化。
技術特征：
1.一種高性能防腐蝕不銹鋼閥門，其特征在于，包括閥體，所述閥體具有端口一、端口二、端口三、第一閥芯、第二閥芯、第一空腔、第二空腔、所述第二閥芯設置在所述第一閥芯內，第一閥芯和第二閥芯的一端設置在閥體內，另一端伸出閥體，所述第一閥芯上固定設置有第一密封機構，所述閥體上具有與第一密封機構對應的第一抵靠部，所述第一密封機構位于第一抵靠部下方，所述第一閥芯上還套設有第一彈簧，所述第一彈簧設置在第一空腔內，所述第一閥芯上位于第一彈簧的上方固定設有第一彈簧連接板，所述第一彈簧的上端固定連接在第一彈簧連接板上，所述第一空腔的底部固定連接有第一膠墊，所述第一彈簧的下端固定連接在所述第一膠墊上，所述第一閥芯的底部位于第二空腔內，第二閥芯的底端設有一限位塊，所述限位塊的上端與第二空腔的上端接觸，所述第二閥芯上固定設有第二密封機構，所述閥體上具有與第二密封機構對應的第二抵靠部，所述第二密封機構位于第二抵靠部的下方，所述第二閥芯上套設有第二彈簧，所述第二彈簧設置在第二空腔內，所述第二閥芯上位于第二彈簧的上方還設有第二彈簧連接板，第二空腔底部固定連接有第二膠墊，所述第二彈簧的上端連接在第二彈簧連接板上，第二彈簧的下端連接在第二膠墊上。
2.根據權利要求1所述的一種高性能防腐蝕不銹鋼閥門，其特征在于，所述第一密封機構與第二密封機構均包括有上墊片、下墊片、密封圈以及鎖緊螺母，所述上墊片固定連接在所對應的閥芯上，所述密封圈安裝在上墊片和下墊片之間，再由鎖緊螺母鎖緊固定在上墊片和下墊片之間。
3.根據權利要求2所述的一種高性能防腐蝕不銹鋼閥門，其特征在于，所述閥體上設有凸肩，所述凸肩位于密封圈的上方，且密封圈抵靠在凸肩的下側。
4.根據權利要求1所述的一種高性能防腐蝕不銹鋼閥門，其特征在于，所述第一閥芯為完整的空心結構，第二閥芯為完整的實心結構，所述第一閥芯包括第一閥芯本體，第二閥芯包括第二閥芯本體，所述第二閥芯本體上設有多個與第二閥芯本體軸向平行的滑條，第一閥芯本體內表面設有與所述滑條對應的滑槽，第一閥芯通過滑條與滑槽可在第二閥芯內部來回滑動。
5.根據權利要求1所述的一種高性能防腐蝕不銹鋼閥門，其特征在于，所述第一閥芯和第二閥芯上伸出閥體的一端分別設有把手。
技術總結
一種高性能防腐蝕不銹鋼閥門，其特征在于，所述閥體具有端口一、端口二、端口三、第一閥芯、第二閥芯、第一空腔、第二空腔、所述第二閥芯設置在所述第一閥芯內，第一閥芯和第二閥芯的一端設置在閥體內，另一端伸出閥體，所述第一閥芯上固定設置有第一密封機構，所述閥體上具有與第一密封機構對應的第一抵靠部，所述第一密封機構位于第一抵靠部下方，本實用新型提供一種高性能防腐蝕不銹鋼閥門，既可以實現合流又可以實現分流，還可以實現三通閥中兩個端口的連通而另一個端口不起作用。
