本實用新型涉及安全閥配件技術領域，尤其涉及一種不銹鋼閥門。
背景技術：
安全閥是受壓設備(如：容器、管道)上的超壓保護裝置。當設備壓力升高達到預定值時，安全閥自動開啟泄壓，防止設備壓力繼續升高。當壓力降低到規定值時，安全閥及時自動關閉，防止設備內介質大量流失。安全閥的啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高超過規定值時，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值。安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用。
閥門在進行泄壓前，內部需要處于一個密封的空間，因此閥門的密封性是對閥門設備最重要的要求，如果閥門的密封性不好將會影響管道內部的氣壓，從而影響人們的正常使用。傳統方式的閥門是通過內部的密封閥門和閥門主體(安全閥主體)直接接觸來確保密封性的。
技術實現要素：
本實用新型的目的是提供一種不銹鋼閥門，通過設置密封加強結構使安全閥的閥門具有更好的密封性。
本實用新型的技術方案如下：
一種不銹鋼閥門，包括圓柱形閥門主體和裝配圓柱，所述裝配圓柱的外部設有外螺紋，其特征在于：所述閥門主體的外圓柱中間位置設有六邊形的緊固結構，所述閥門主體的內部設有閥門保護裝置，所述閥門保護裝置的最下端為密封閥門，所述密封閥門的上部設有彈簧，所述閥門保護裝置與所述裝配圓柱之間還設有密封加強結構，所述裝配圓柱下端中心位置設有導向口。
進一步的，所述密封加強結構的外形為圓柱形，橫截面為L形。
進一步的，所述裝配圓柱下端還設有裝配倒角。
進一步的，所述閥門主體的外直徑大于所述裝配圓柱的外直徑。本實用新型的有益效果：
本實用新型可以確保閥門具有更好的密封性，使用時的安全性更好，安裝更方便。
附圖說明
圖1為本實用新型的立體結構示意圖；

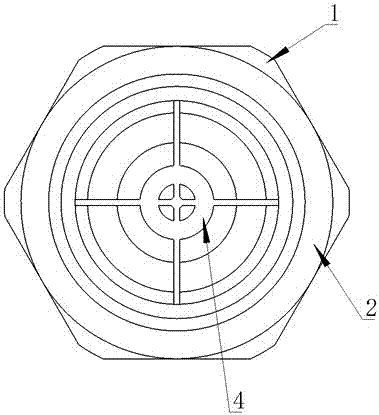

圖2為本實用新型的俯視示意圖；
圖3為本實用新型的側面示意圖；
圖4為本實用新型的剖面圖；
圖5為本實用新型的立體剖視圖；
圖中：1、緊固結構，2、閥門主體，3、裝配圓柱，4、閥門保護裝置，5、密封閥門，6、密封加強結構，7、彈簧，8、導向口，9、裝配倒角。
具體實施方式
如圖1至圖5所示，一種不銹鋼閥門，可以提供更好的密封性使不銹鋼閥門在使用時可以給用戶提供一個更安全的環境。不銹鋼閥門還設置有方便安裝的緊固結構和一些裝配輔助設計，使安裝更方便，使用更廣泛。本實用新型的不銹鋼閥門包括圓柱形閥門主體2和裝配圓柱3，所述裝配圓柱3的外部設有外螺紋，外螺紋用來連接安裝。所述閥門主體2的外圓柱中間位置設有六邊形的緊固結構1，六邊形的緊固結構1使安裝時更加方便，可操作性更強，使用更便利。所述閥門主體2的內部設有閥門保護裝置4，通過閥門保護裝置4來實現氣壓超過設定值時自動泄壓的目的。所述閥門保護裝置4的最下端為密封閥門5，密封閥門5與不銹鋼閥門接觸在一起，確保平時狀態的密封性。所述密封閥門5的上部設有彈簧7，所述閥門保護裝置4與所述裝配圓柱3之間還設有密封加強結構6，閥門保護裝置4的設置更好的保障了不銹鋼閥門的密封性，使不銹鋼閥門的密封效果更好，更安全。所述裝配圓柱3下端中心位置設有導向口8，導向口8連接容器或管道內部，與內部氣壓連接在一起，在需要進行泄壓時通過此導向口8來進行必要的泄壓。
作為優選，所述密封加強結構6的外形為圓柱形，橫截面為L形。圓柱形的密封加強結構6可以與圓柱形裝配圓柱3的內部連接更緊密，從而使密封加強結構6和裝配圓柱3之間的密封性更好。密封加強結構6的橫截面為L形，這樣可以確保它和密封閥門5接觸配合時更加緊密，使不銹鋼閥門的整體密封性有了更好的保障。
作為優選，所述裝配圓柱3下端還設有裝配倒角9，在進行裝配時，通過裝配倒角9可以使裝配操作更順利，而且還避免了在安裝時由于零件的尖角導致裝配時劃傷零件的情況發生。
作為優選，所述閥門主體2的外直徑大于所述裝配圓柱3的外直徑，可以使不銹鋼閥門的體積得到好效的控制，使生產成本有所降低。
以上所述是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型所述原理的前提下，還可以作出若干改進或替換，這些改進或替換也應視為本實用新型的保護范圍。
技術特征：
1.一種不銹鋼閥門，包括圓柱形閥門主體(2)和裝配圓柱(3)，所述裝配圓柱(3)的外部設有外螺紋，其特征在于：所述閥門主體(2)的外圓柱中間位置設有六邊形的緊固結構(1)，所述閥門主體(2)的內部設有閥門保護裝置(4)，所述閥門保護裝置(4)的最下端為密封閥門(5)，所述密封閥門(5)的上部設有彈簧(7)，所述閥門保護裝置(4)與所述裝配圓柱(3)之間還設有密封加強結構(6)，所述裝配圓柱(3)下端中心位置設有導向口(8)。
2.根據權利要求1所述的一種不銹鋼閥門，其特征在于：所述密封加強結構(6)的外形為圓柱形，橫截面為L形。
3.根據權利要求1所述的一種不銹鋼閥門，其特征在于：所述裝配圓柱(3)下端還設有裝配倒角(9)。
4.根據權利要求1所述的一種不銹鋼閥門，其特征在于：所述閥門主體(2)的外直徑大于所述裝配圓柱(3)的外直徑。
技術總結
本實用新型涉及安全閥配件技術領域，尤其涉及一種不銹鋼閥門。本實用新型采用的技術方案是：一種不銹鋼閥門，包括圓柱形閥門主體和裝配圓柱，所述裝配圓柱的外部設有外螺紋，其特征在于：所述閥門主體的外圓柱中間位置設有六邊形的緊固結構，所述閥門主體的內部設有閥門保護裝置，所述閥門保護裝置的最下端為密封閥門，所述密封閥門的上部設有彈簧，所述閥門保護裝置與所述裝配圓柱之間還設有密封加強結構，所述裝配圓柱下端中心位置設有導向口。本實用新型的優點是：本實用新型可以確保閥門具有更好的密封性，使用時的安全性更好，安裝更方便。
